르노 SM7 NOVA 블로우 모터 청소 및 분해 2시간 걸림 힘들다.

지금 타고 있는 르노 SM7 NOVA  2018년식 LPE 차량입니다.

지난번엔 에어컨필터를 갈고

12000KM 주행거리 동안 제가 에어컨 필터를 갈지 않았네요.

요즘 이렇게 깜박깜박합니다. ㅎㅎㅎ



그래서 오늘은 SM7 노바 차량 에어컨 필터와

5년만에 처음으로 블로우 모터 청소를 해보려합니다.



SM7 블로우 모터 청소



블로우 모터는 에어컨의 바람세기를 조절해주는 선풍기 같은 역할을 합니다.

구조는 집에 화장실에 환풍기와 비슷한 날개를 갖고 있는데..

그 날개를 오늘 에어컨 필터를 갈면서 청소를 해보려 합니다.



에어컨 필터를 갈기 위해서

SM7 조수석 수납장을 빼줍니다. 그리고 에어컨 필터 부터 갈아줍니다.

SM7 에어컨 필터 교체는 아래 포스트를 참고하세요.

 SM7 2018년식 노바 LPE 에어컨 필터 교체 방법

https://carnmobile.tistory.com/131

오늘은 sm7 에어컨 필터 가는 날! = 그래서 1시간동안 욕만 했다. ㅠㅠ





오늘 포스팅은 SM7 블로우 모터 청소가 핵심입니다.



SM7 블로우 모터 분해 준비물



가. T20 별드라이버

나. +자 드라이버

다. -자 드라이버

라. 물티슈 5장

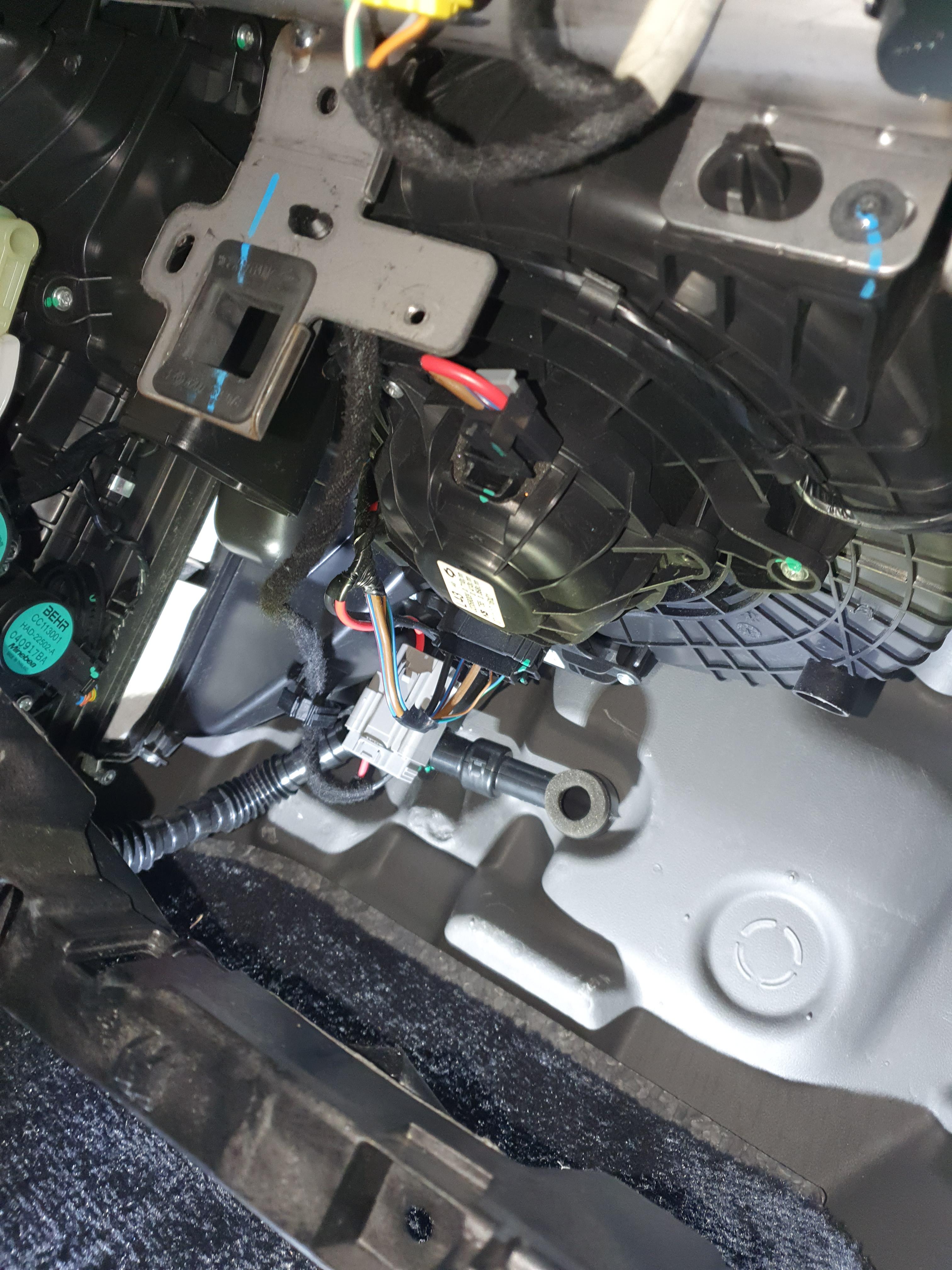

SM7 노바 블로우 모터

수납장을 꺼내고 위쪽을 보게 되면,

볼록하고 튀어 나온 부분이 있는데....

제거 바로 블로우 모터 입니다.



SM7 블로우 모터 청소를 하기 위해서 블로우 모터를 분해를 먼저 해야합니다.



SM7 블로우 모터 분해 방법



1. 블로우 모터에 연결된 케이블을 - 자 드라이버를 가지고 누르면서 잡아 당긴다.

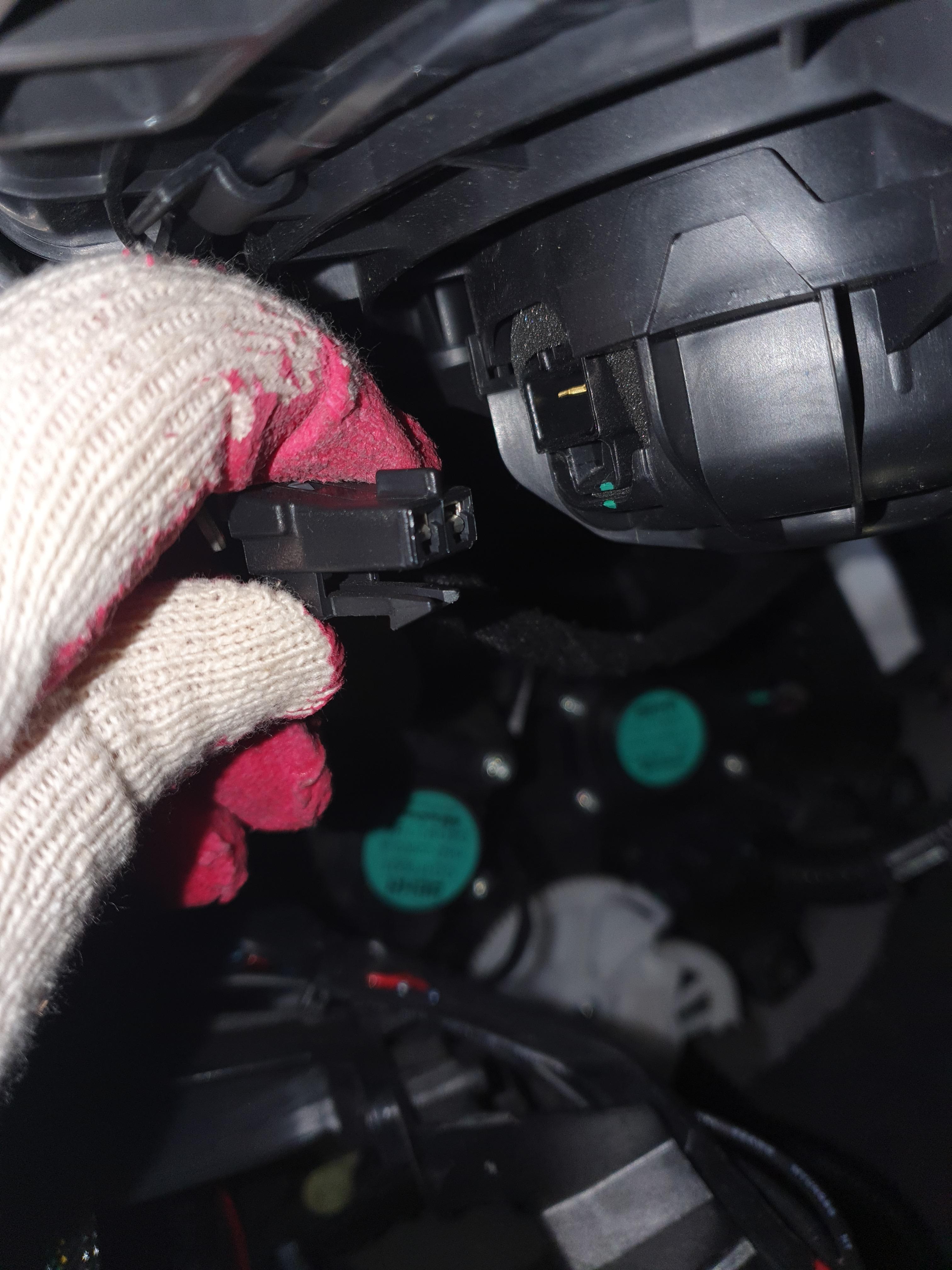

SM7 노바 블로우 모터 연결 케이블



아래 사진 처럼 블로우 모터 전원 잭모양이 생겼습니다.

걸쇠 부분에 일자 드라이버로 누르면서 당기면 쉽게 빠집니다.



2. 이제 블로우 모터에 달린 별볼트 T20 사이즈 볼트 3개와, + 볼트 3개를 제거해 줍니다.

이렇게 하면, 블로우 모터 분해 끝입니다.

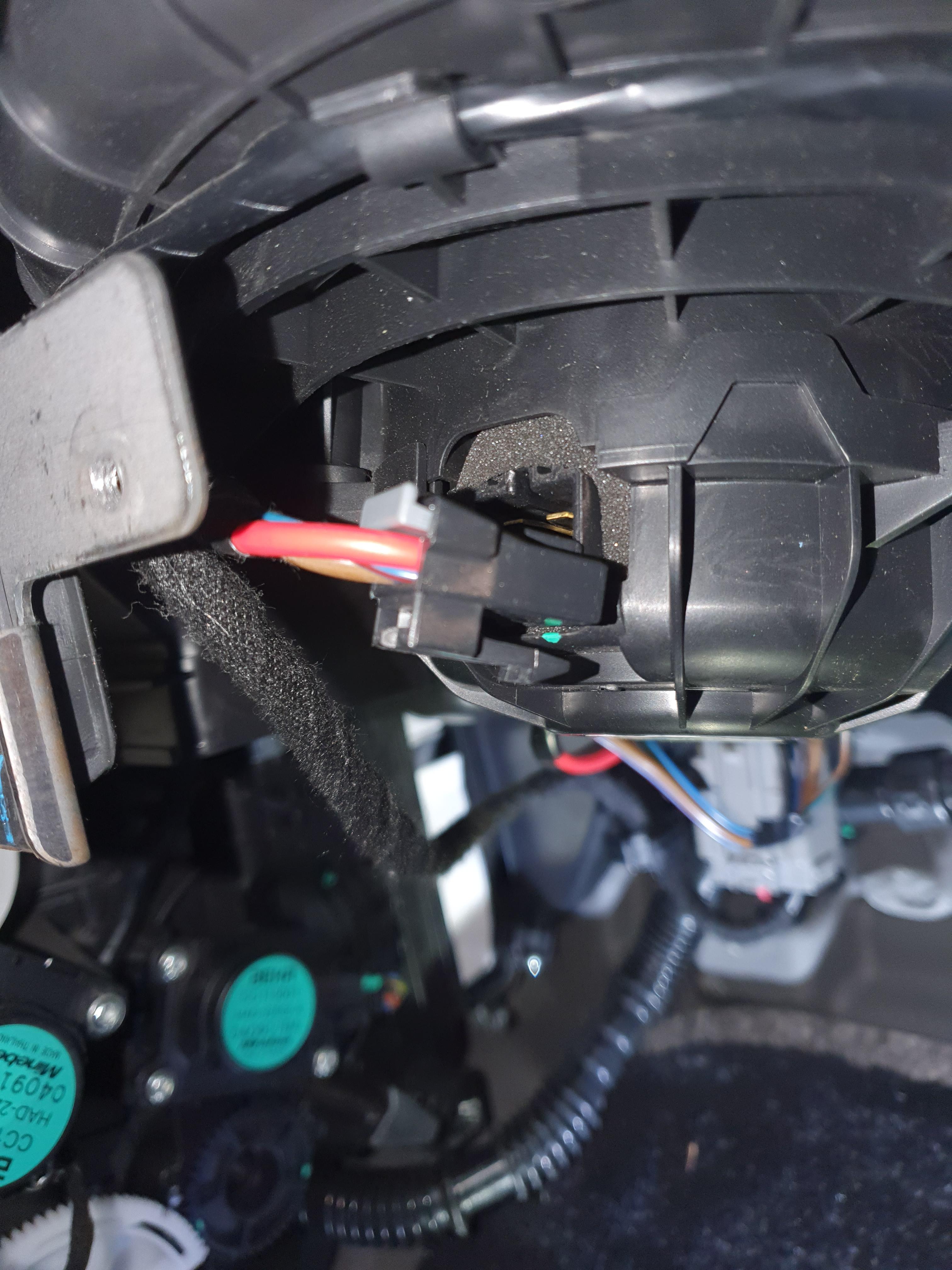

SM7 블로우 모터 연결 잭 모양

볼트를 총 6개를 제거하면, SM7 블로우 모터가 통으로 빠집니다.

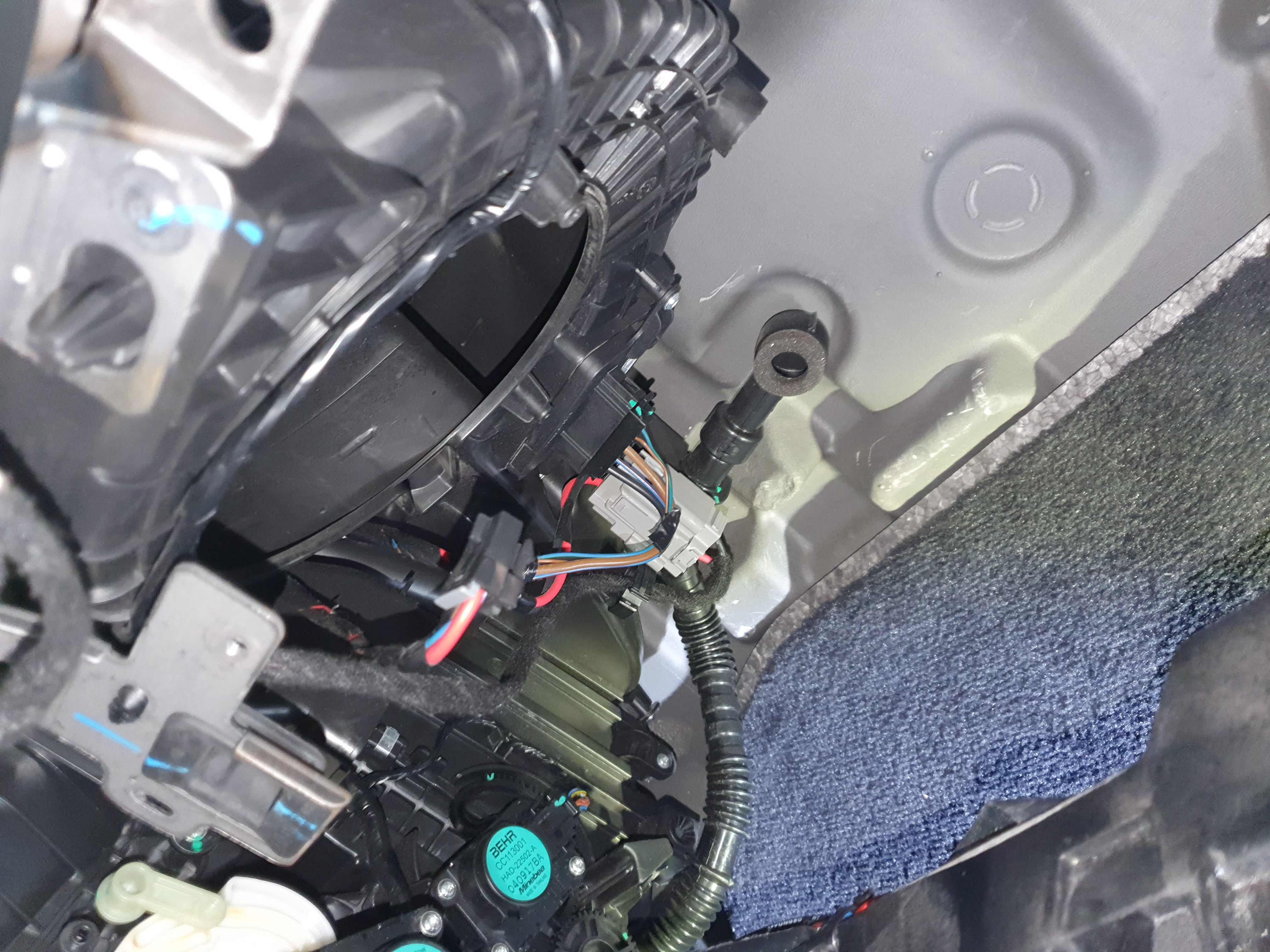

SM7 블로우 모터 빼고난 자리사진

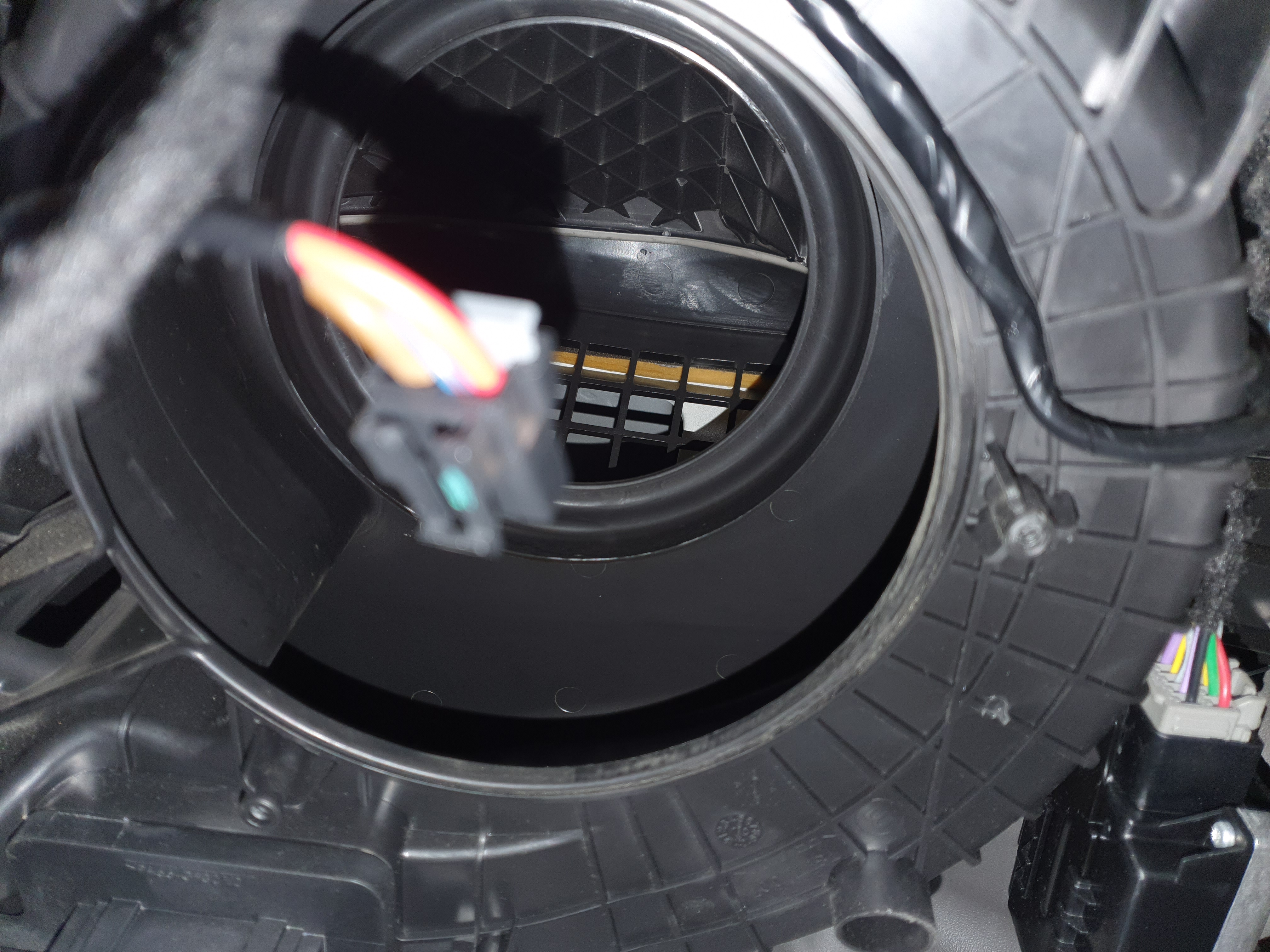

그럼 이렇게 구엉 확~ 뚫여져 있는 공간이 보입니다. ㅎㅎㅎ

SM7 블로우 모터를 빼면, 큰 동굴?이 보입니다.



블로우 모터를 감싸고 있는 커버사진입니다.

3개의 +드라이버로 제거할수 있는 볼트3개가 보입니다.



SM7 블로우 모터 커버 사진1 뒷면

모양은 이렇게 생겼습니다.

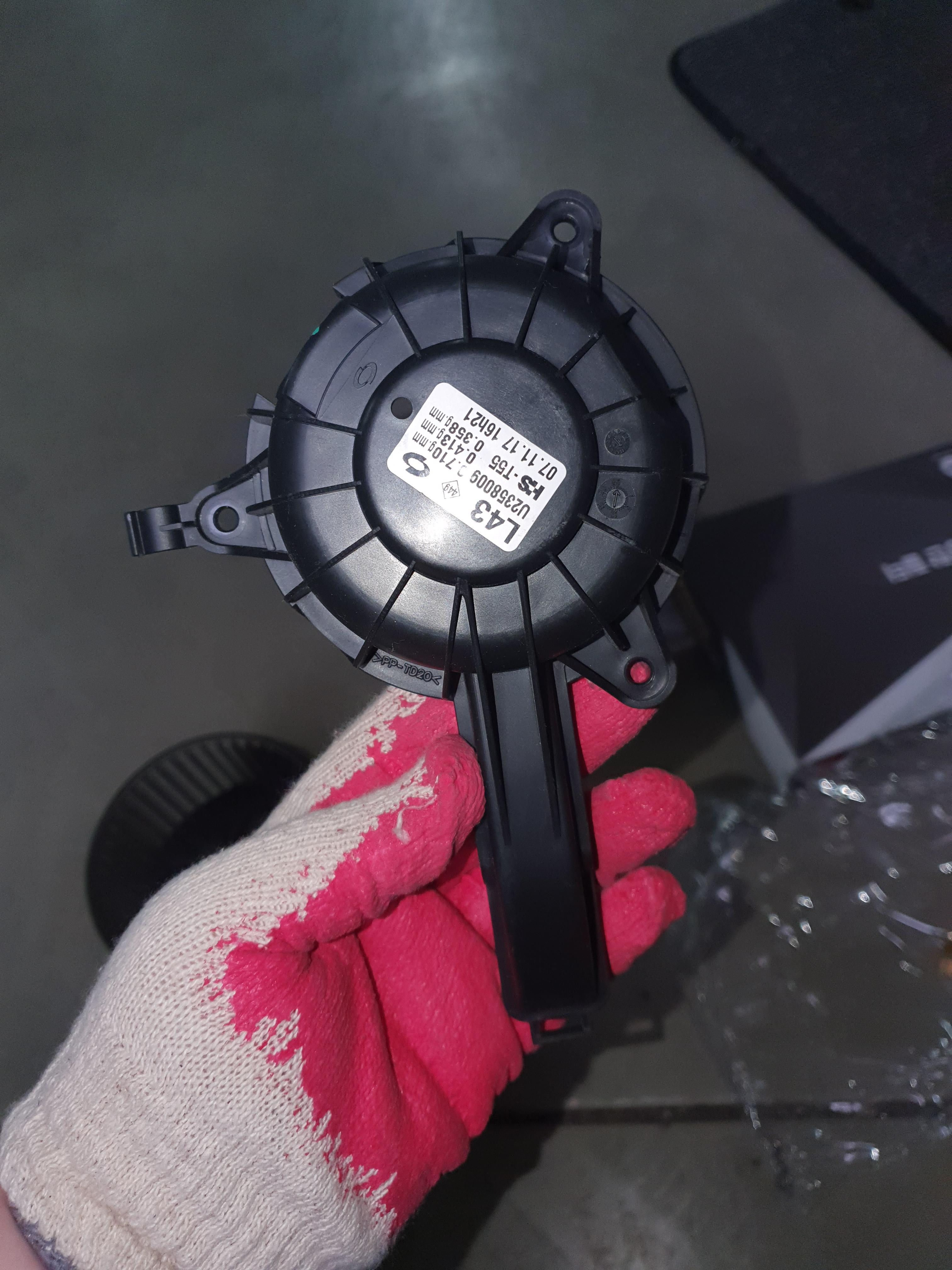

SM7 블로우 모터 커버 사진2 앞면

커넥터가 꼽혀지는 부분은 아치형태로 뚫어져 있습니다.

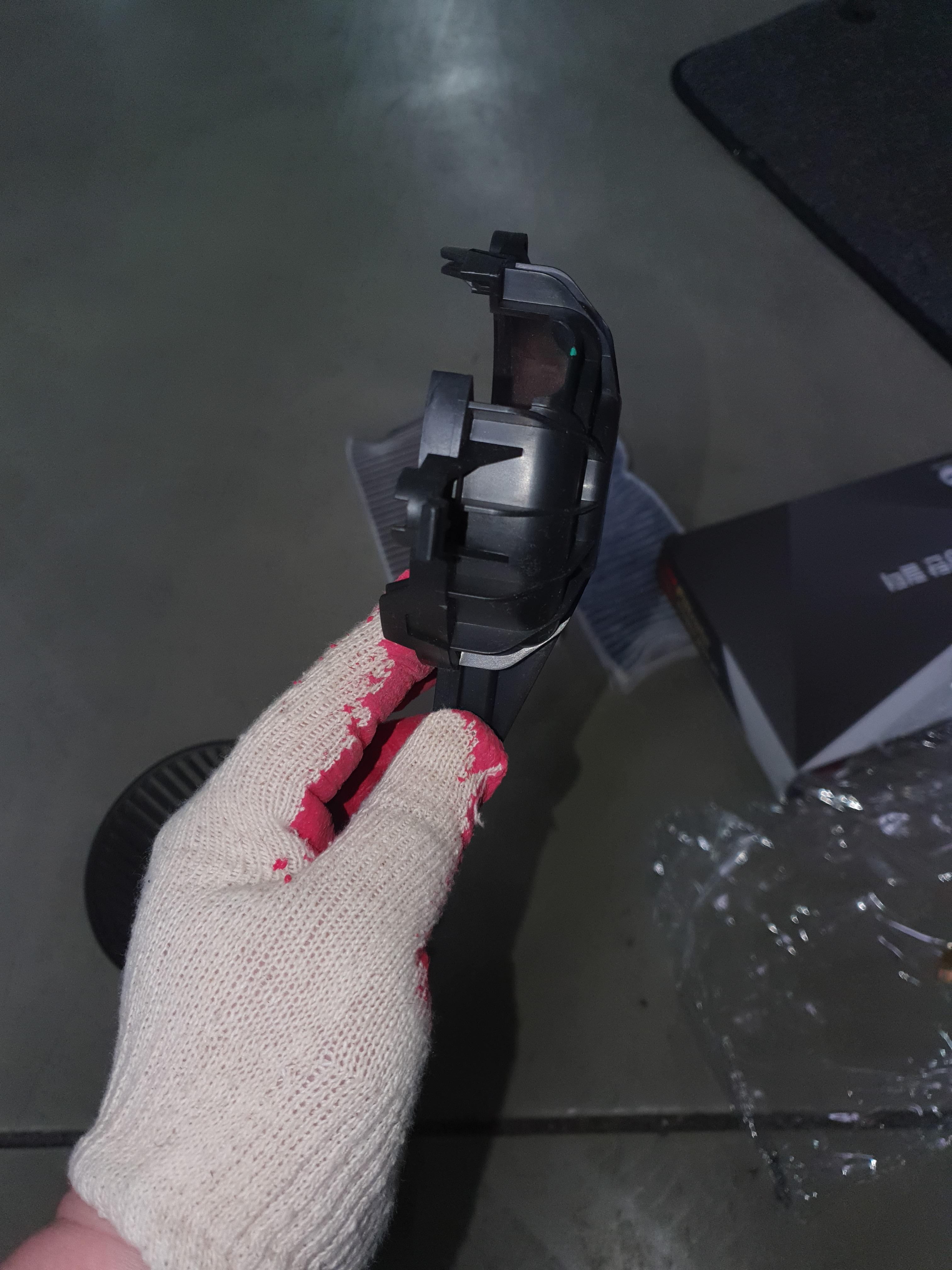

SM7 블로우 모터 커버 사진3 옆면

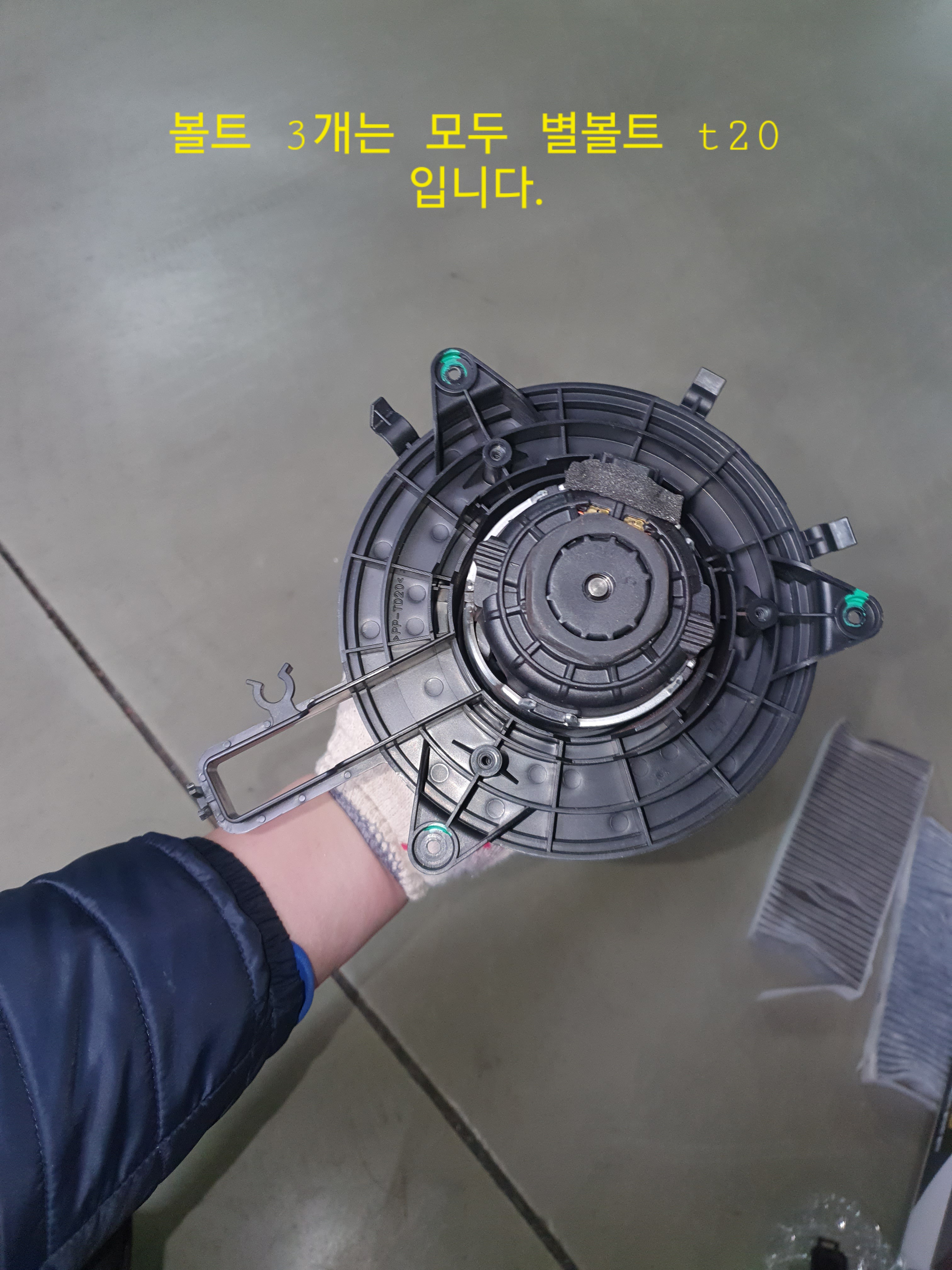

아래 사진은 바로 블로우 모터 커버를 제거한 블로우 모터 입니다.

별볼트 3개로 고정이 되어 있습니다.

모터는 검은색 펜이랑 같이 껴져 있습니다.





그리고 이게 오늘 청소할 SM7 LPE 블로우 모터 펜입니다.

화장실에서 쓰는 환풍기와 똑같은 모양입니다.

원래는 하얀색인데.. 청소를 안해서 검은색인줄 알았는데...

원래 펜 색깔이 검정색이더군요 ㅎㅎ

5년동안 청소를 안해서 속안에 솔잎이 들어가 있었네요.

이것때문에.. 히터나 에어컨을 켤때, 이상한 잡소리가 들린 것이였네요 ㅎㅎ



아쉽게도 이 날개는 뺄수가 없는 구조입니다.

그냥 물티슈와 - 드라이버를 이용해서 틈새를 닦아 줘야합니다.

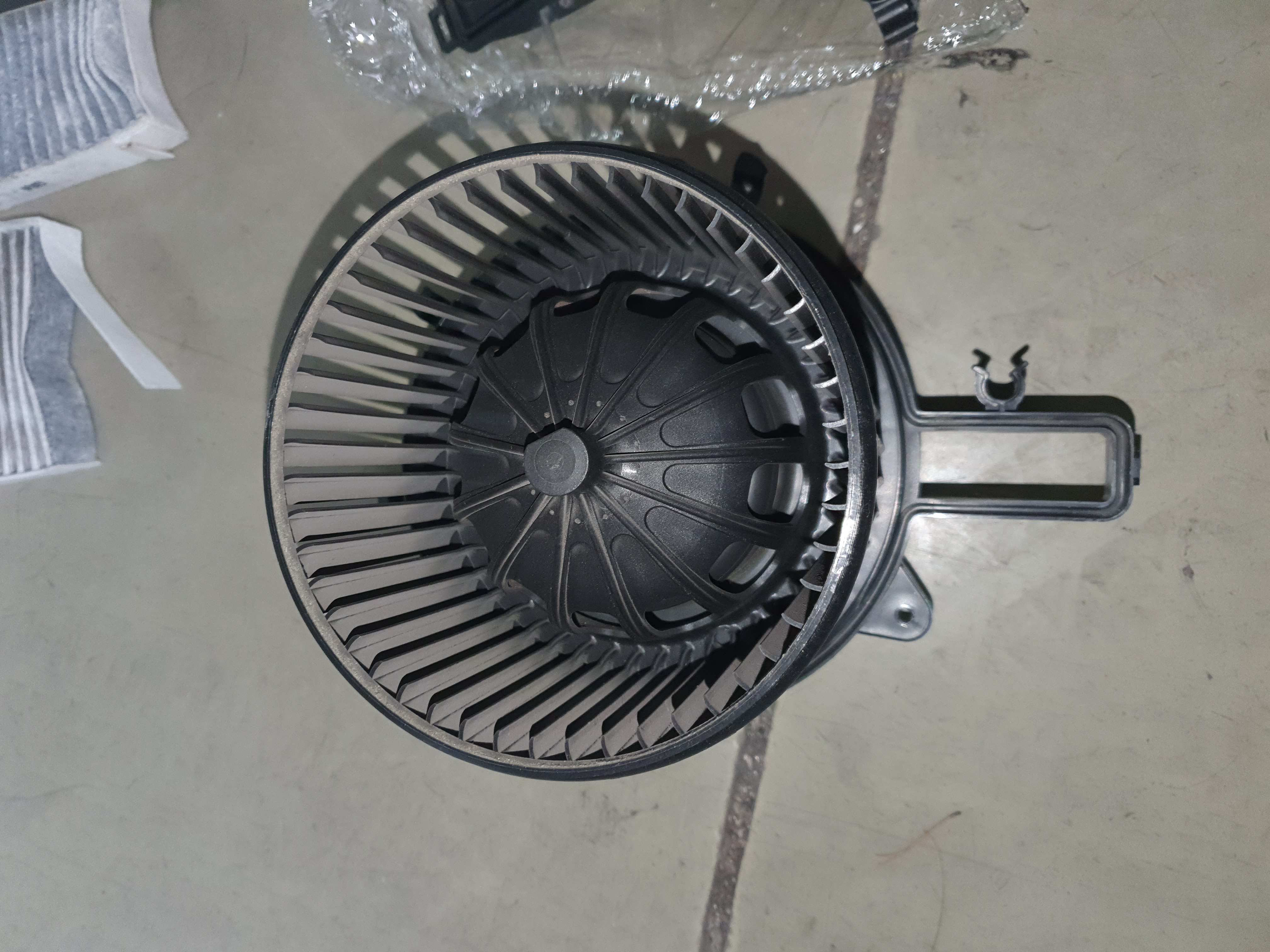

SM7 블로우 모터 펜 사진



물티슈는 약 5-6장 정도 사용을 하게 됩니다.

완전 분해가 되서 청소를 하면 훨씬 깔끔하게 청소가 가능할듯한데.. 아쉬움이 들긴한데..

뭐 이정도로 만족을 해야겠죠?



닦은후 사진을 찍었어야했는데..

너무 힘들어서.. 더이상 사진을 찍지 않았습니다.



다들 아시잖아요?

SM7 에어컨 필터 갈기 어려운거~ ㅋㅋㅋ



오늘 SM7 에어컨 필터와 블로우 모터 펜 청소를 하니깐,

총 2시간이나 소요가 되었네요 ㅎㅎ

1시간안에 끝내고 싶었는데..



제 욕심이였습니다. ㅎㅎㅎ



이상으로 SM7 2018년식 노바 LPE 블로우 모터 팬 청소와 에어컨 필터 교체



끝.
