트위지 충전젠더 220v 한국형 콘센트로 개조 및 교체 하는 방법

트위지 충전젠더


트위치는 220V플러그만 가지고 있어서
일반 주택의 220V 볼트 콘센트에 플러그를 꼽으면 바로 트위지 초소형 전기차가 충전이 가능합니다.

하지만, 일반 아파트에 설치된 전기차 충전기 완속 5핀 충전기로 충전을 하기 위해서는
220V TO 완속충전5PIN 젠더가 필요합니다.


알리익스프레스에서 구매한 트위지 충전젠더

https://carnmobile.tistory.com/264

알리에서 구매한 트위지 전기차 충전 젠더 220v to ac 5 PIN 완속충전기 젠더로 트위지 충전하기 성


중국 알리 쇼핑몰에서 완속 충전기 5PIN 충전 젠더를 판매를 하고 있어서,
그걸 구매하면 되는데..

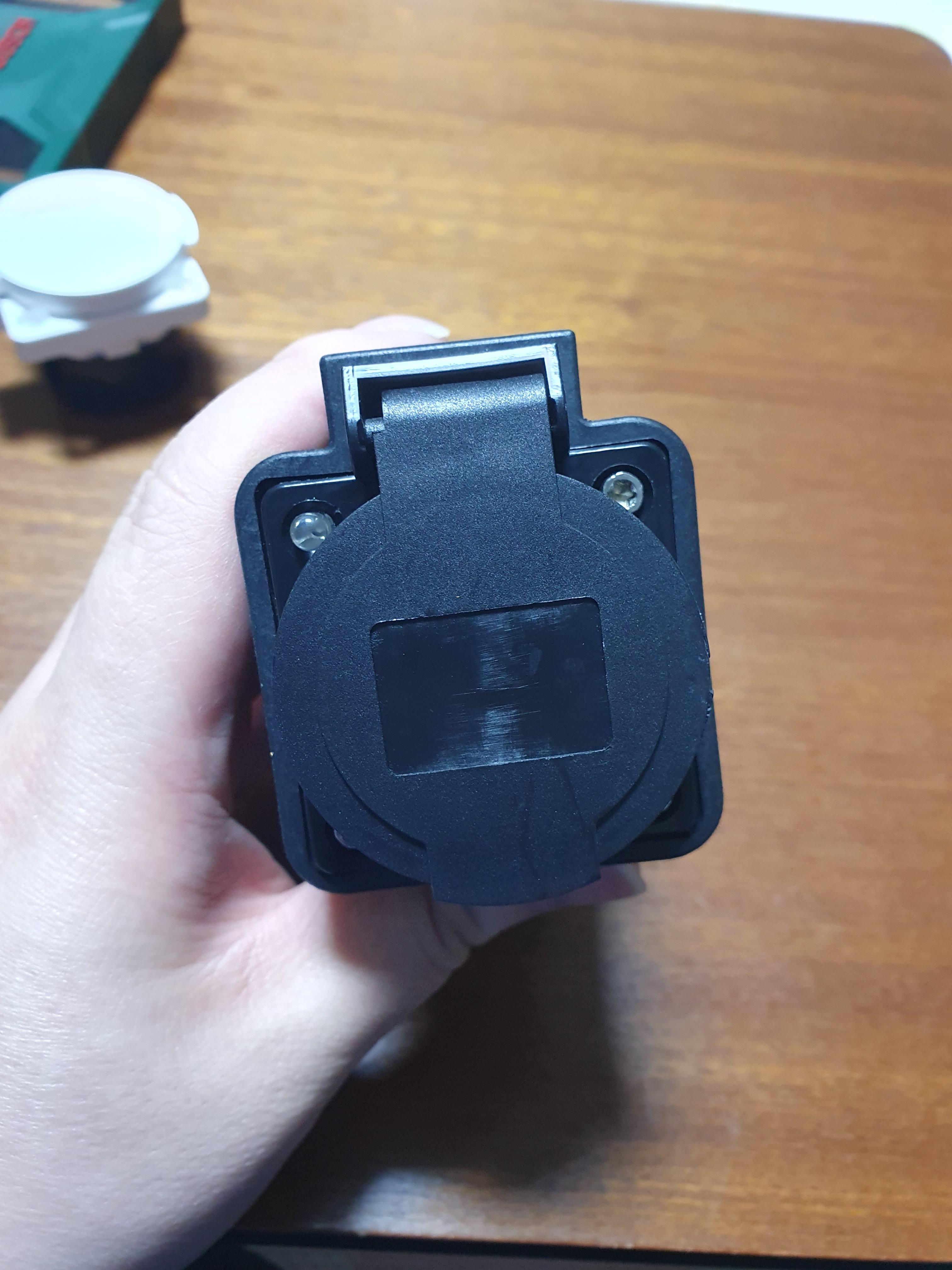

알리 트위지 충전젠더 모양


220V 플러그 쪽 모양이 국내 220볼트 플러그 모양이 달라서,
오늘은 그 충전 젠더 한쪽을 국산 220V 볼트 콘센트 모양으로 바꿔 보려합니다.



알리발 트위지 충전젠더를 이용해서 아파트 전기차 완속충전기를 이용하면,
아래와 같은 모양으로 나옵니다.

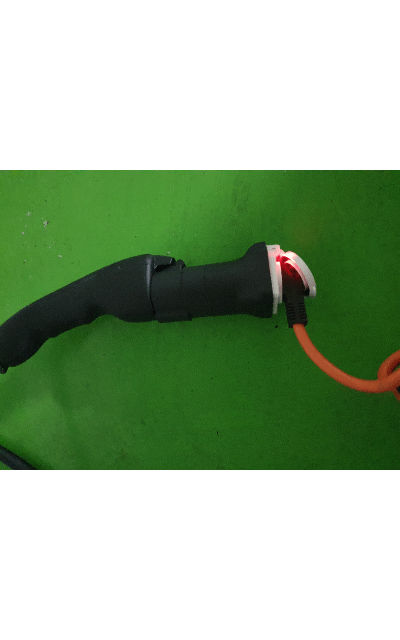

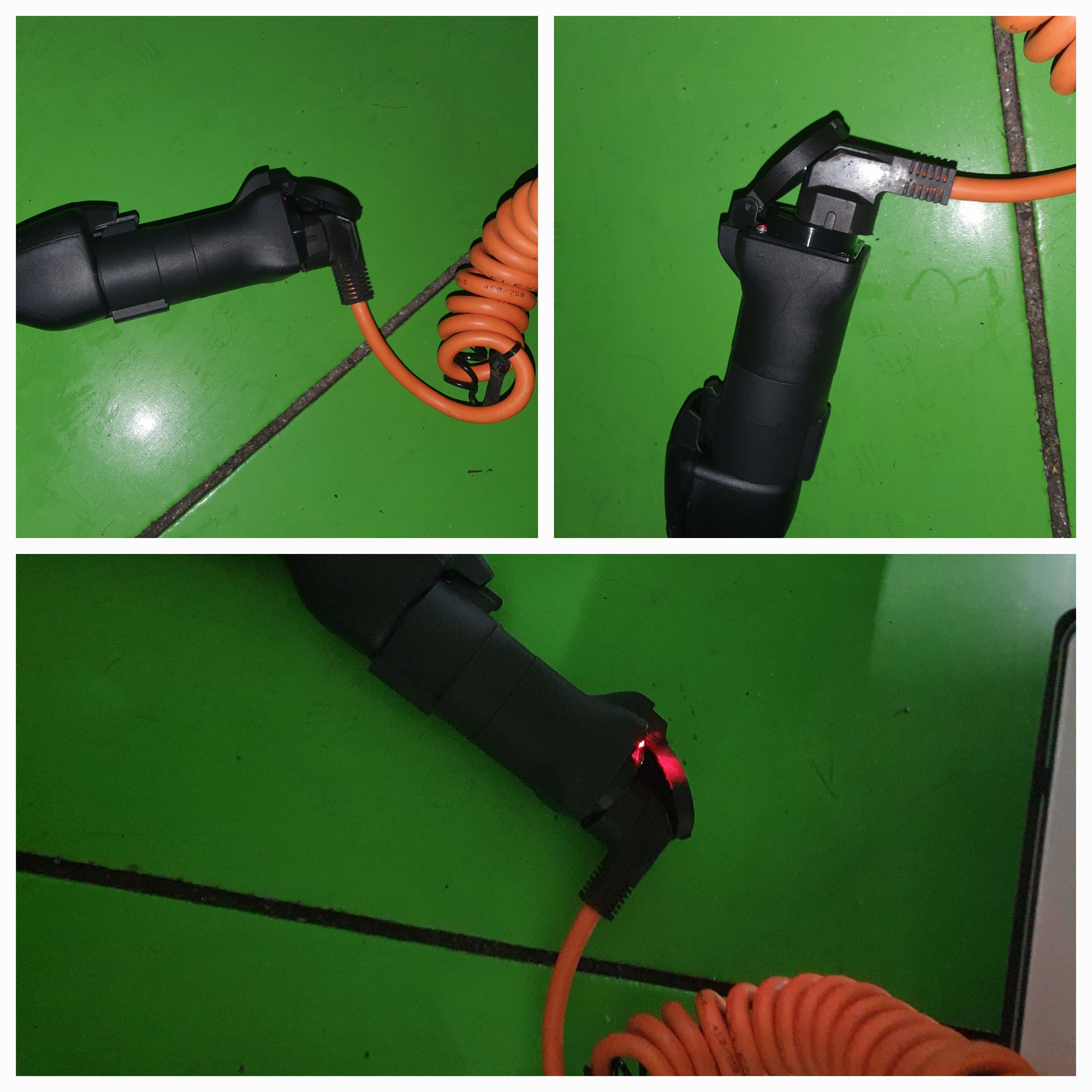

알리 트위지 충전젠더로 충전하고 있는 트위지 전기차

원래 트위지 충전젠더같은 경우
이군젠더를 이용했었는데~
이군젠더는 우리가 보통 쓰는 220V 콘센트 모양이라서 쓰는데 편한데..

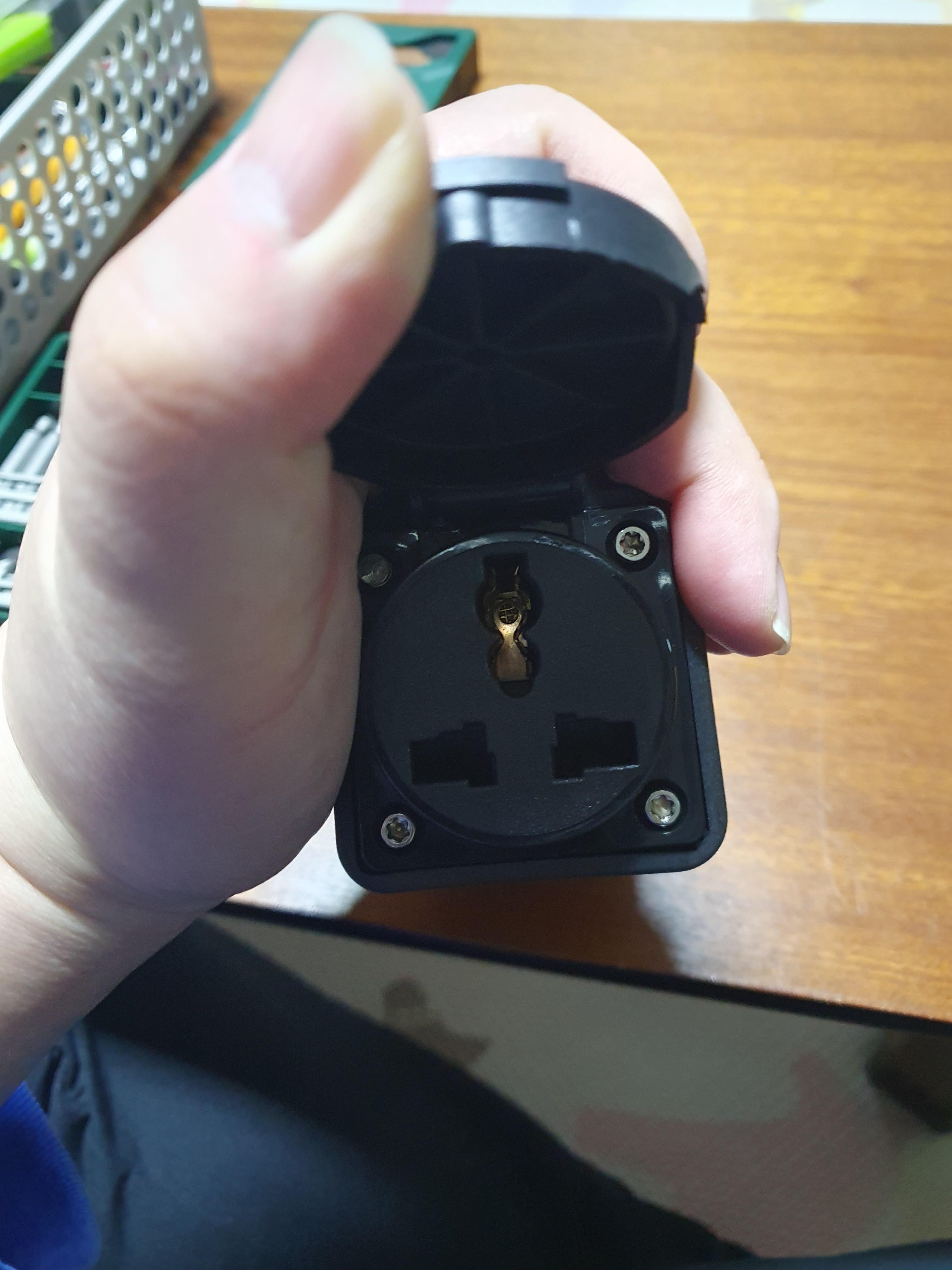

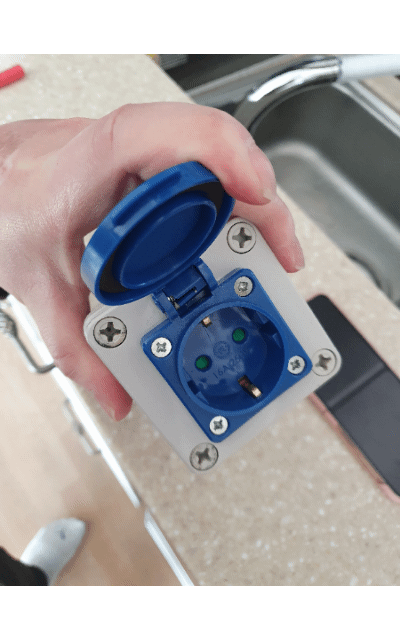

이군젠더와 다른 알리발 트위지 충전젠더의 220V 콘센트 모양


알리발 트위지 충전젠더는 220V 콘센트 모양이 조금 아쉽습니다.
구멍이 3개 이고, 접지되는 곳이 없어서...


트위지 카페에서 구매한 중고 이군젠더 10만원이나 하네 비싸다

https://carnmobile.tistory.com/256

트위지 충전방법 아파트 완속충전기 차지비로 트위지 충전해보자! (차지비 충전방법, 트위지 충


자 그럼 알리발 트위지 충전 젠더를 국산 이군젠더처럼 개조 해보도록 하겠습니다.


트위지 충전젠더 개조


알리발 트위지 충전젠더를 국산 모양으로 바꾸려면,
몇개의 준비물이 필요합니다.


트위지 충전젠더 개조 준비물

1. 220V 방우 콘센트 1개

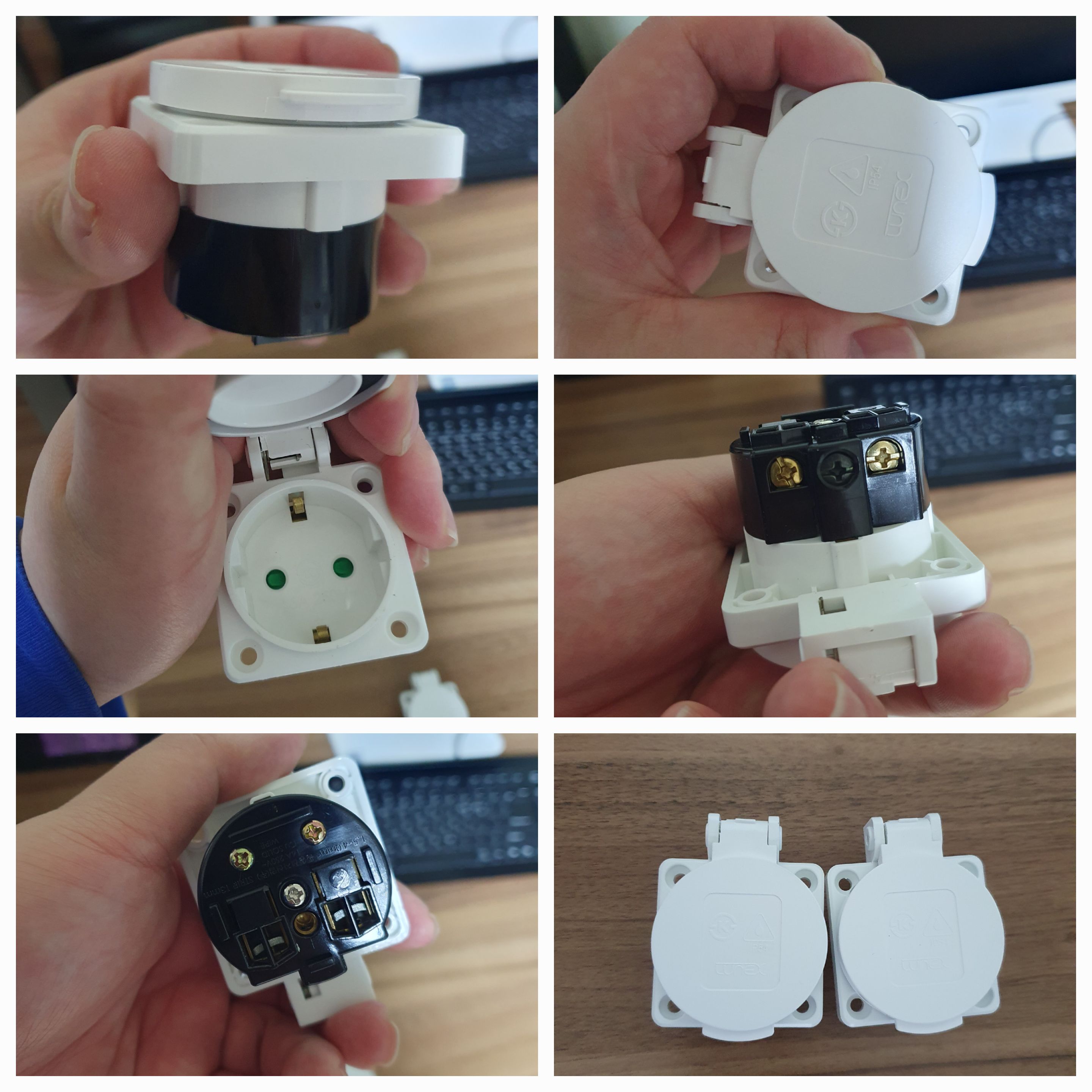

220V 방우 콘센트 모양 개당 2500원 배송비도 2500원 ㅎㅎ

2. T15 별 드라이버 1개

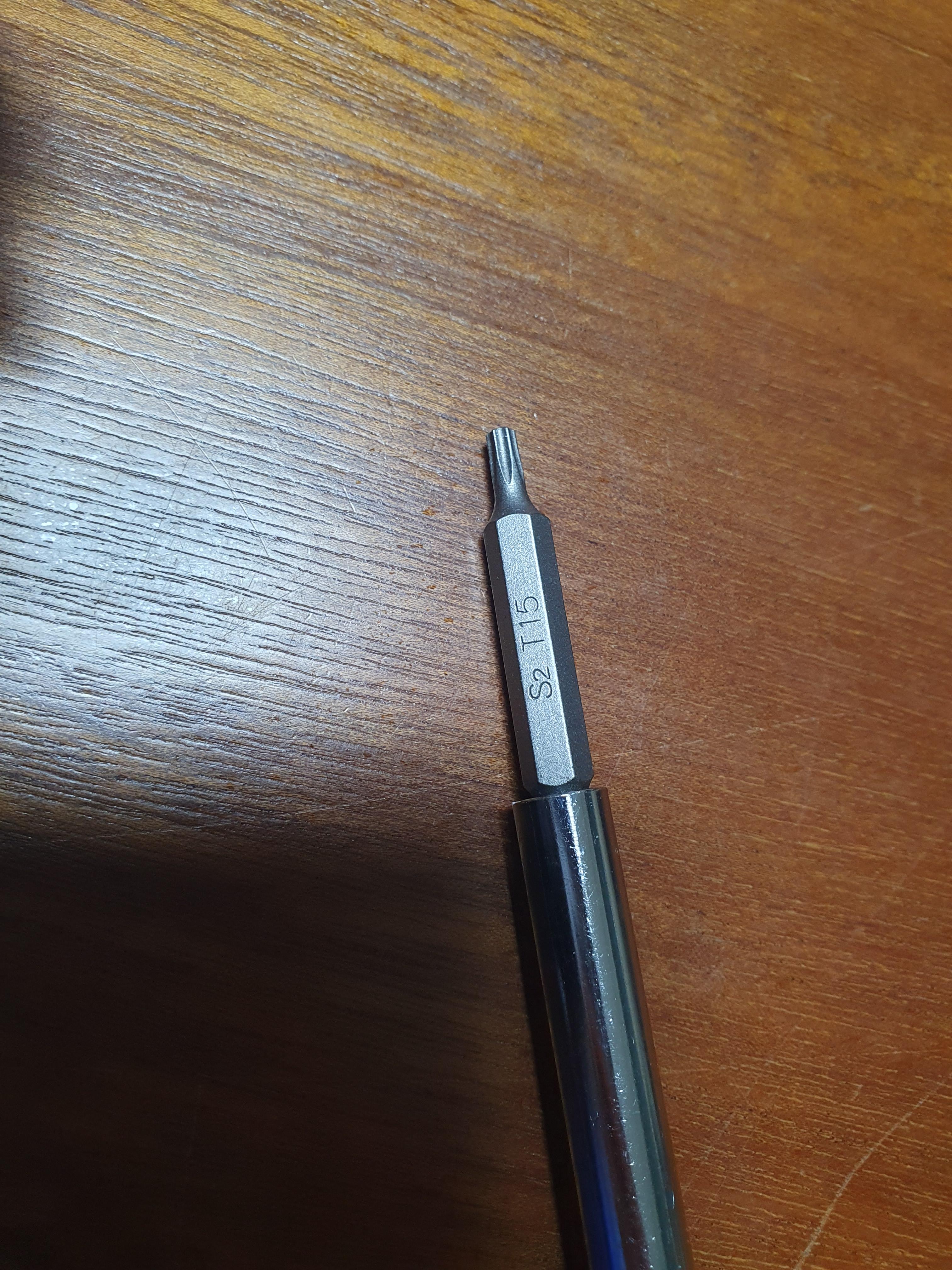

트위지 충전젠더 수리시 필요한 T15 별드라이버

3. + 드라이버 1개
4. 드릴1개 : 방우 콘센트 1개의 구멍을 확장해야함!


자 그럼 알리발 트위지 완속충전기 젠더 개조를 해보도록 하겠습니다.


트위지 충전 젠더 개조 방법



1. 알리발 충전기 젠더 220V 콘센트 쪽에 있는 별 볼트를 T15 사이즈 별드라이버로 제거합니다.

총 3개이며, 1개는 LED램프가 달려 있습니다.

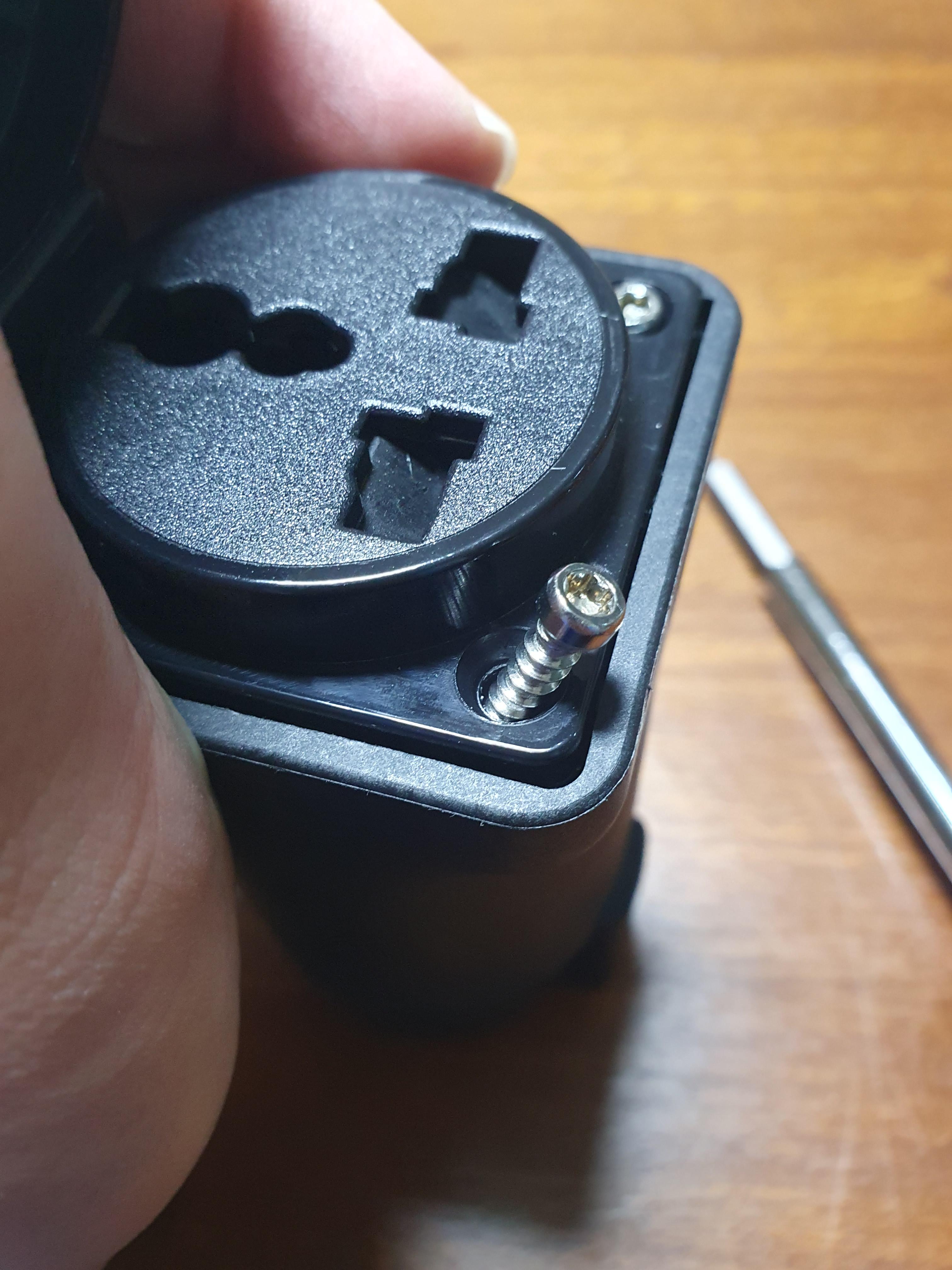

알리 트위지 충전젠더 별볼트 제거하기

이렇게 총 3개의 별 볼트가 빠집니다.

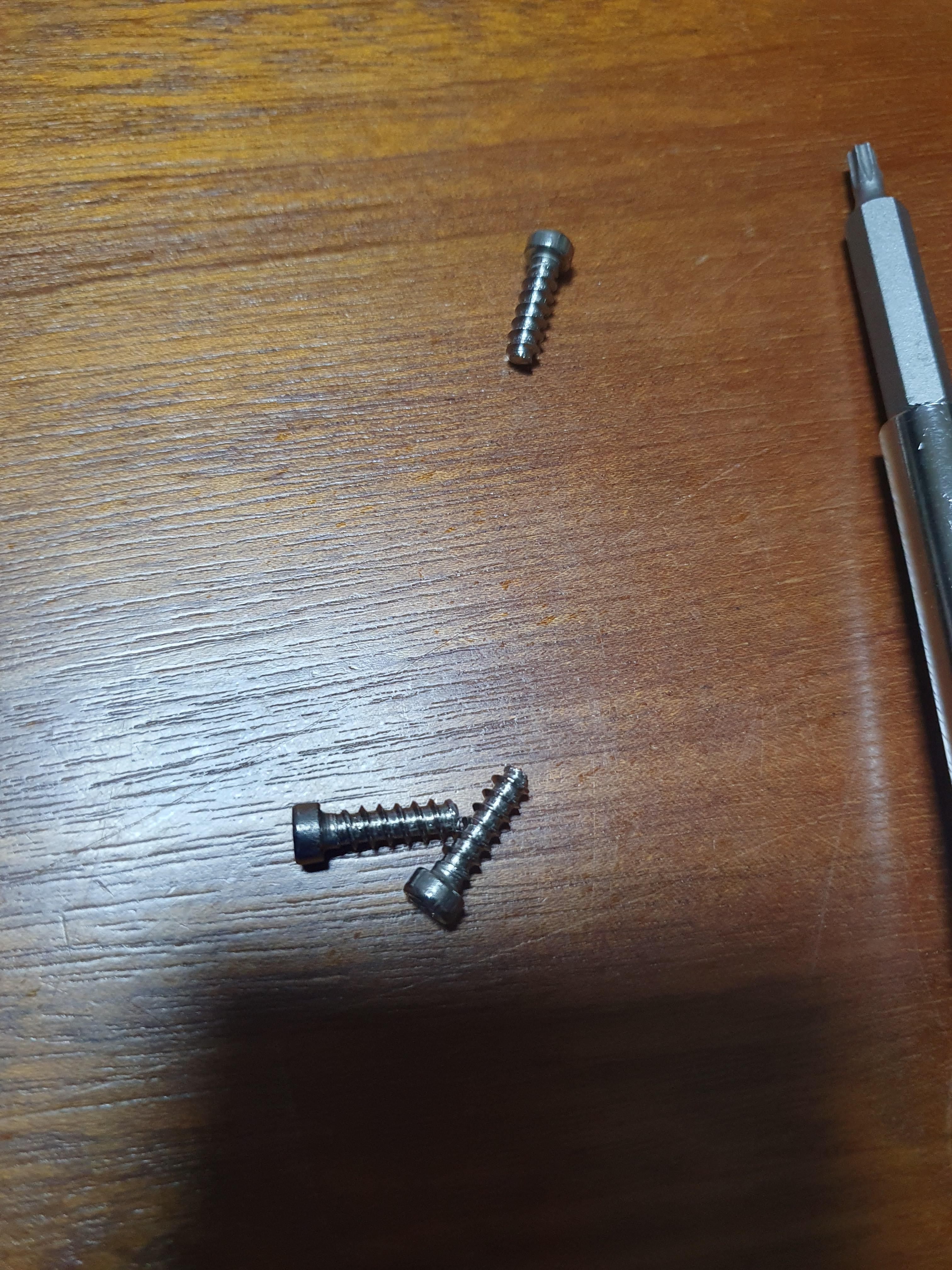

별드라이버로 제거한 별볼트 3개 재사용해야하니, 잃어 버림 안됨!



2. 콘센트를 당기면, 이렇게 선이 보입니다. +드라이버를 이용해서 풀어주고, 총 3개의 선을 빼줍니다.

+볼트를 3개를 풀어주고 3개의 선을 빼내면 됩니다.

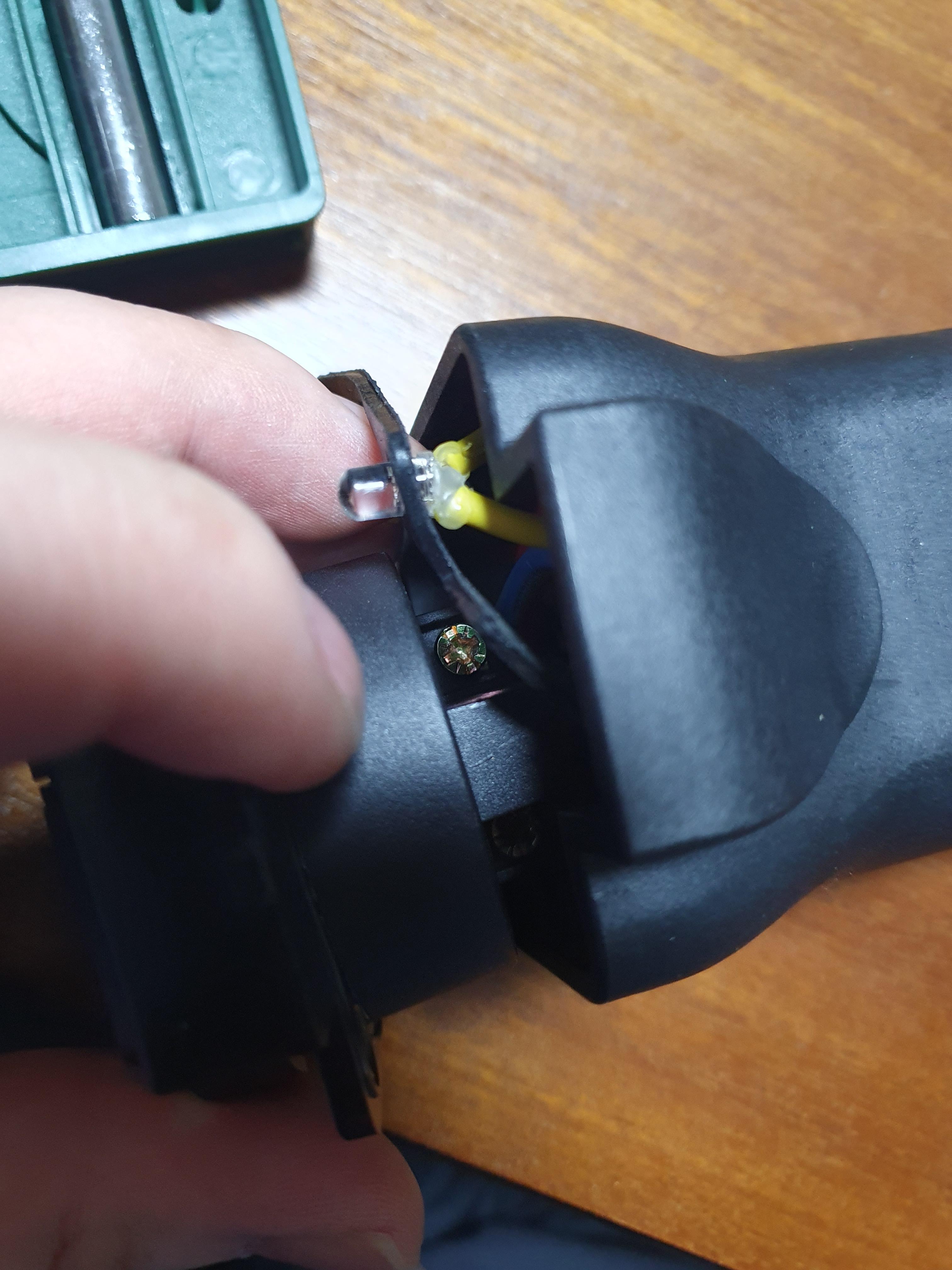

별볼트 3개 제거하면, 전선과 LED 램프가 보임


3개의 선을 기억하셔야합니다.
빨간선은 오른쪽, 파란선은 왼쪽, 가운데선은 노란선입니다.
이대로 위치대로 이식을 해줘야합니다.

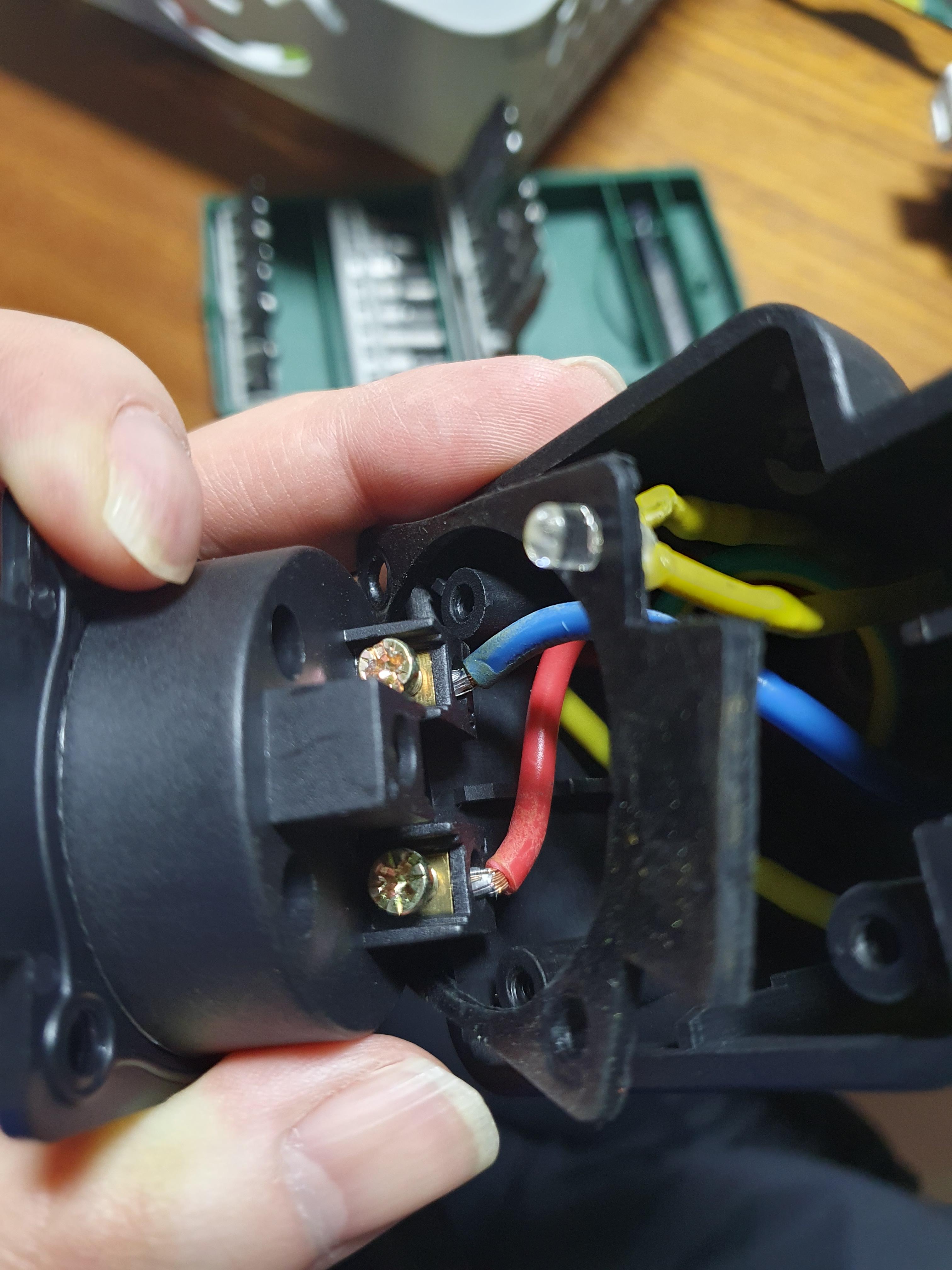

선이 연결된 위치를 잘기억하자! 현재 가운데 노란선을 빼놓은 상태임

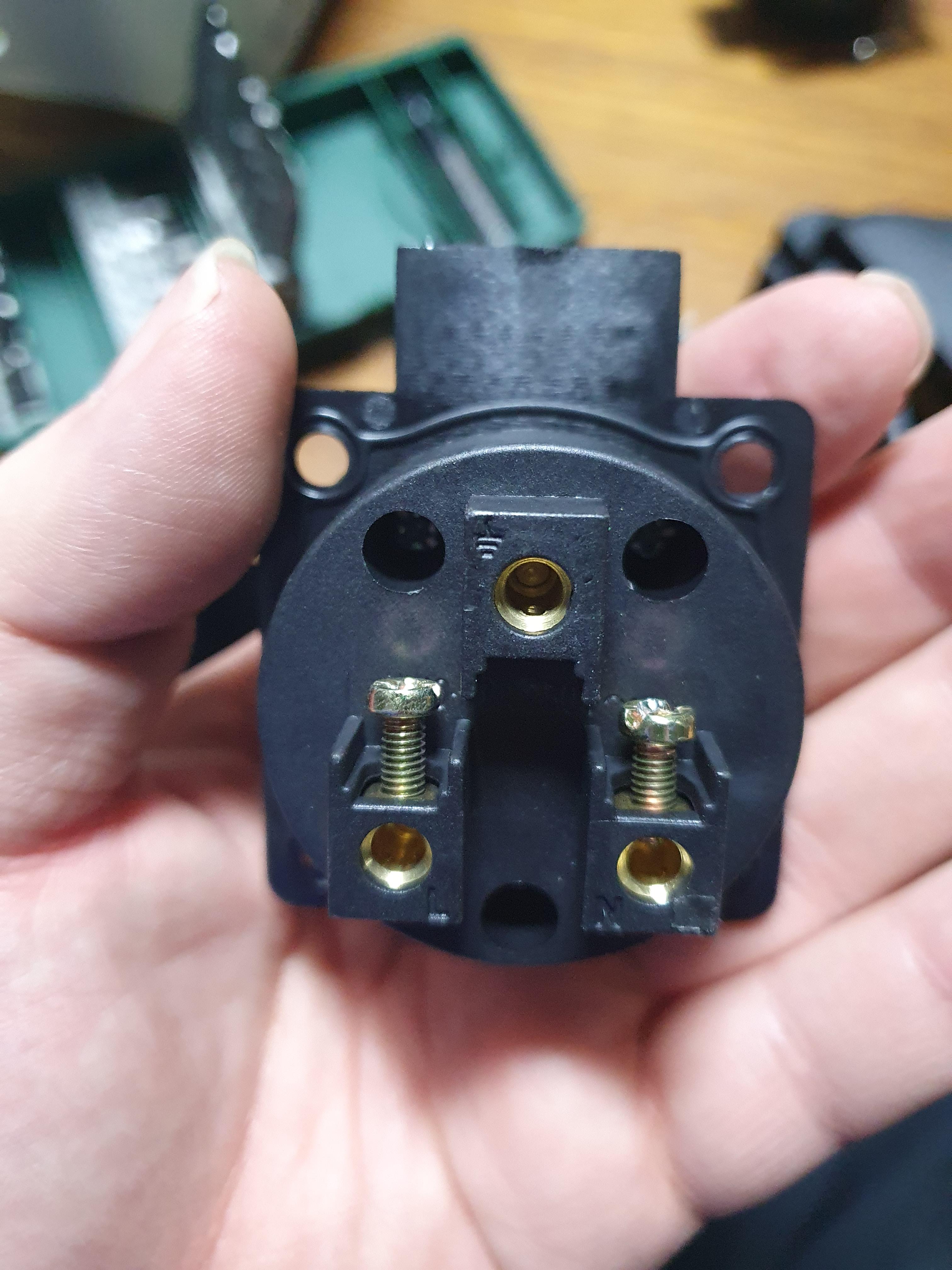

알리발 220V 콘센트 선 연결부분은 이렇게 생겼습니다.


알리발 트위지 충전젠터 220V 콘센트 전선 연결 구멍 3개

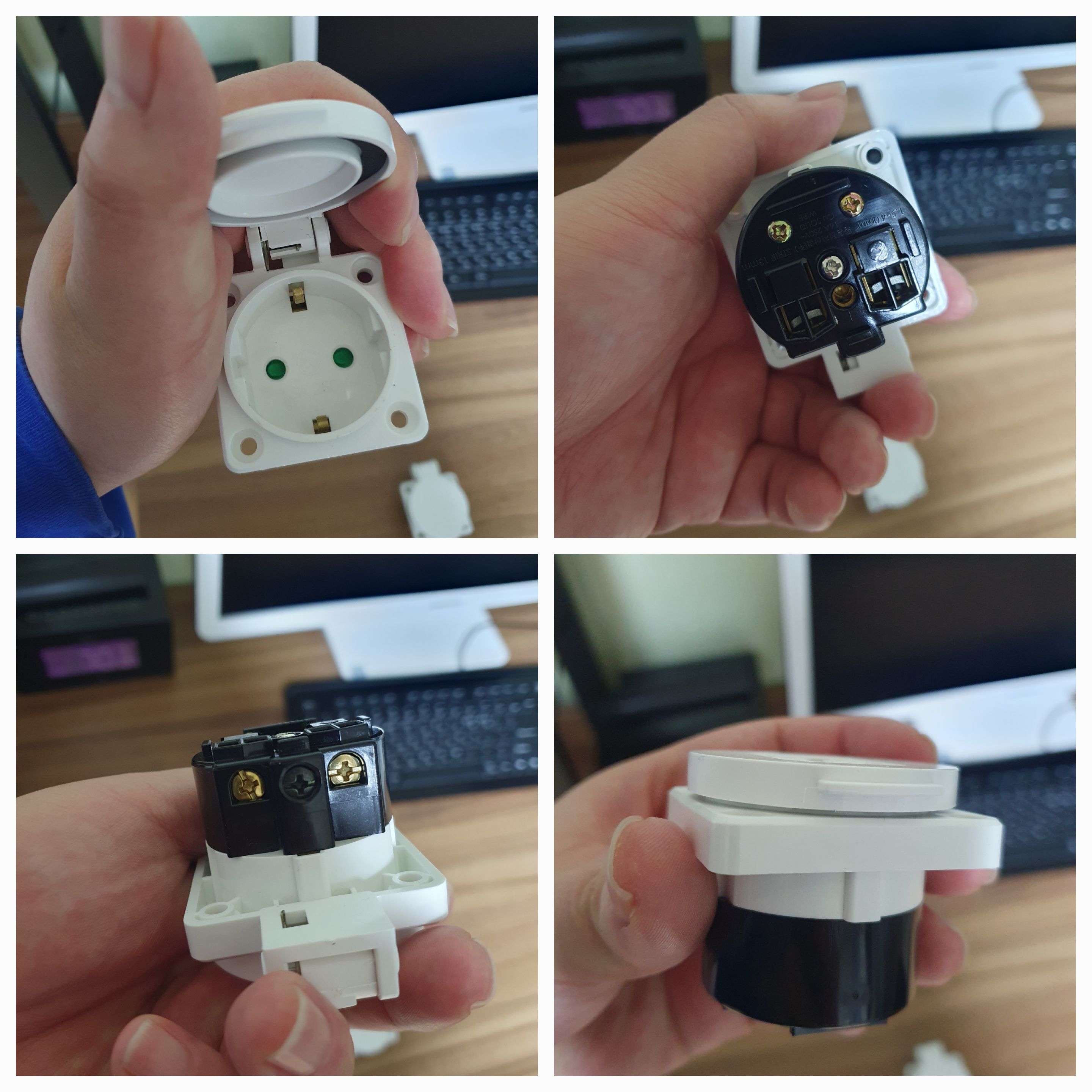

이건 새로 구매한 국내용 220V 방우 콘센트 모양입니다.

구멍이 3개 달린 알리발 트위지 충전젠더를 국내산 220V 콘센트 모양으로 바꿔보자


모양이 조금 달라 보여도, 똑같이 선을 연결하면 됩니다,
빨간색은 오른쪽, 파란색은 왼쪽, 노란색은 가운데!
이것만 기억하고 꼽아 주면 됩니다.

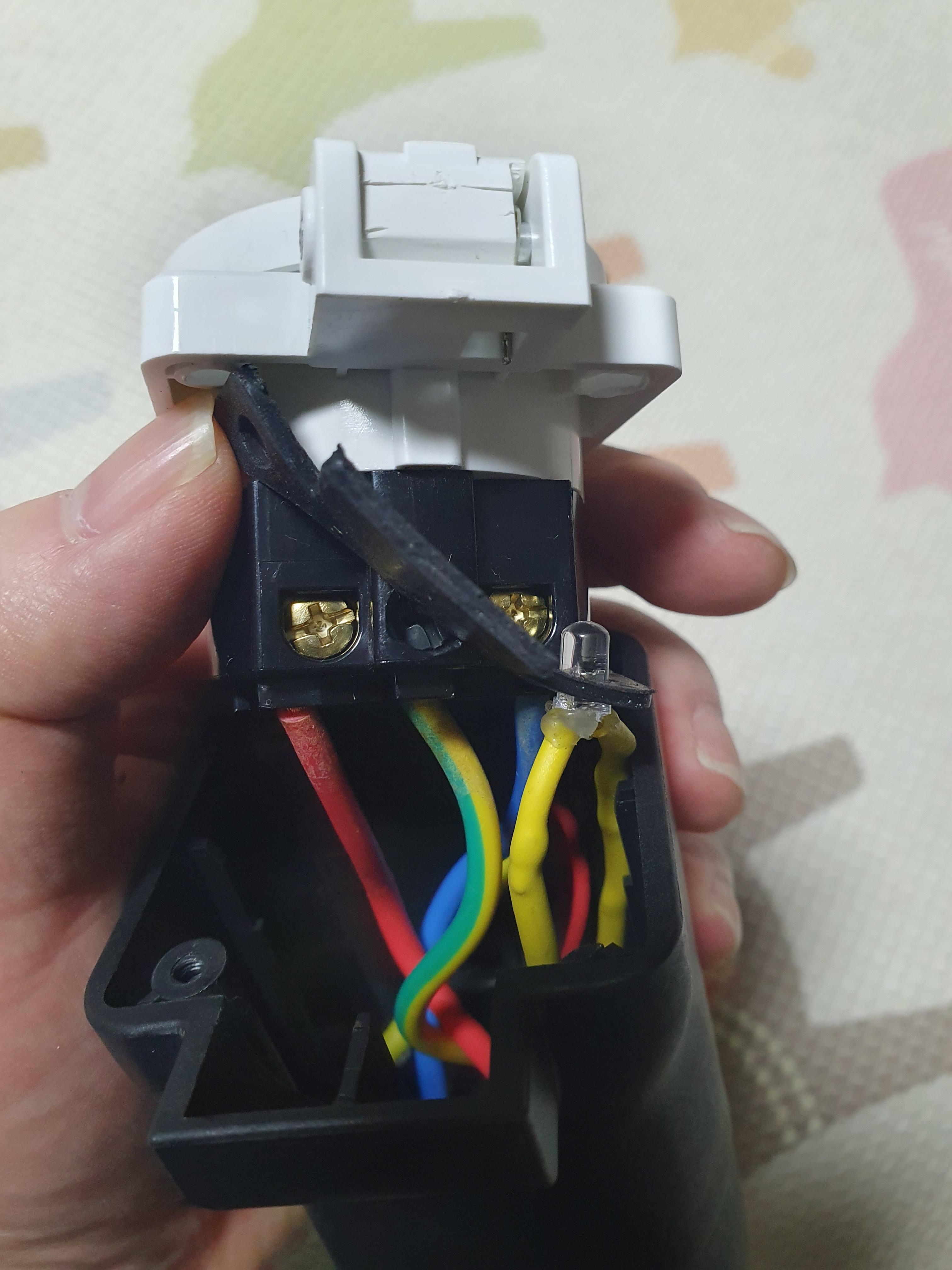

3. 색깔에 맞춰서 연결을 해줍니다. +드라이버를 이용해서 + 볼트를 풀고 전선을 빨간색선 오른쪽, 파란색선 왼쪽, 노란색선 가운데 꼽습니다.

+드라이버를 이용해서 + 볼트를 풀고 전선을 빨간색선 오른쪽, 파란색선 왼쪽, 노란색선 가운데 연결하세요



4. 마무리 작업을 해줍니다. 별 볼트 3개를 가지고, 방우 콘센트를 잡고 볼트를 껴주면 끝!

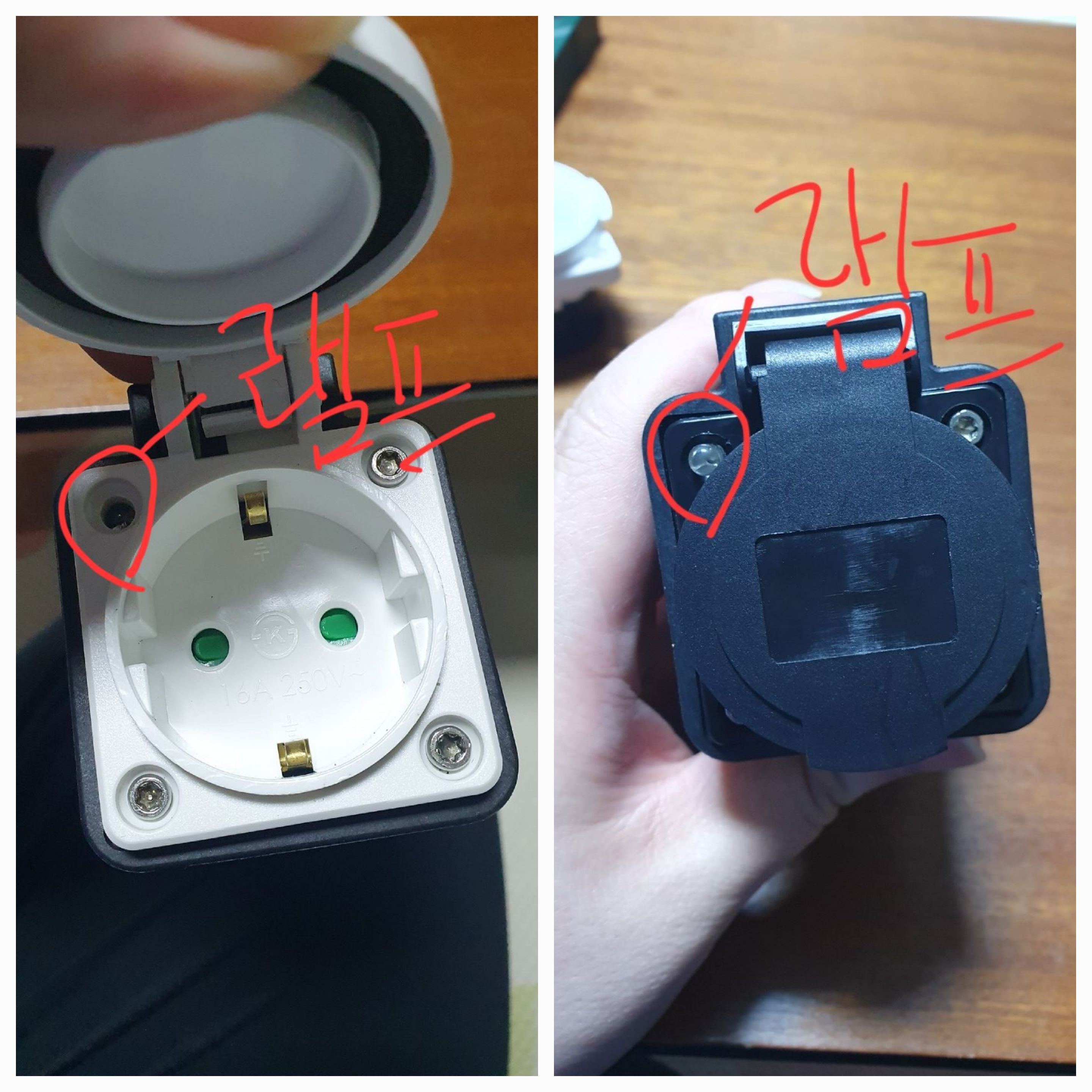

LED 램프가 알리발 충전 젠더처럼 나와야하는데.. 구멍이 작아서 LED 램프가 밖으로 나오지 못함 ㅜ.ㅜ;

이라고 생각했었는데..

램프 구멍이 새로산 220V 방우 콘센트가 작아서 먼가 LED 램프가 낑겨 있습니다.

우선 알리발 트위지 충전젠더 220V 콘센트 모양으로 한국형으로 바꿨음!

이왕작업하는거 완벽하게 해야겠죠?
바로 집에서 잘 안쓰긴 하지만, 드릴를 충전하고,


5. 방우콘센트에서 LED 램프 부분 구멍을 확장해줍니다.

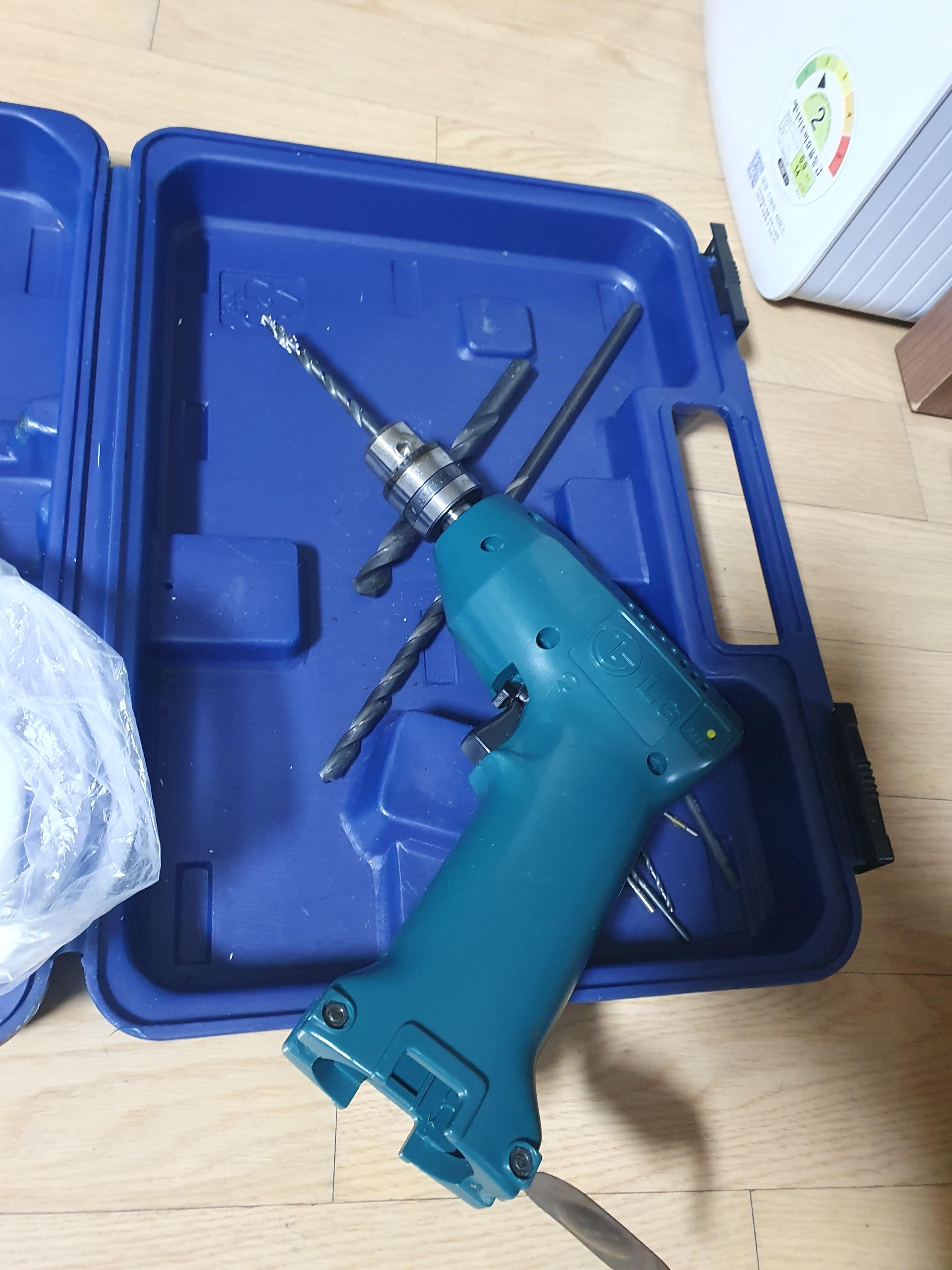

LED 램프가 밖으로 나올수 있게 드릴로 구멍을 좀더 확장해서 뚫어 보자

이렇게 확장을 해주니,
LED 램프가 구멍속으로 올라 왔습니다.
여기서 더 완벽하게 하려면, 구멍 틈에 실리 콘을 쏴줘도 좋긴한데..
전 그냥 이정도만 하려합니다.

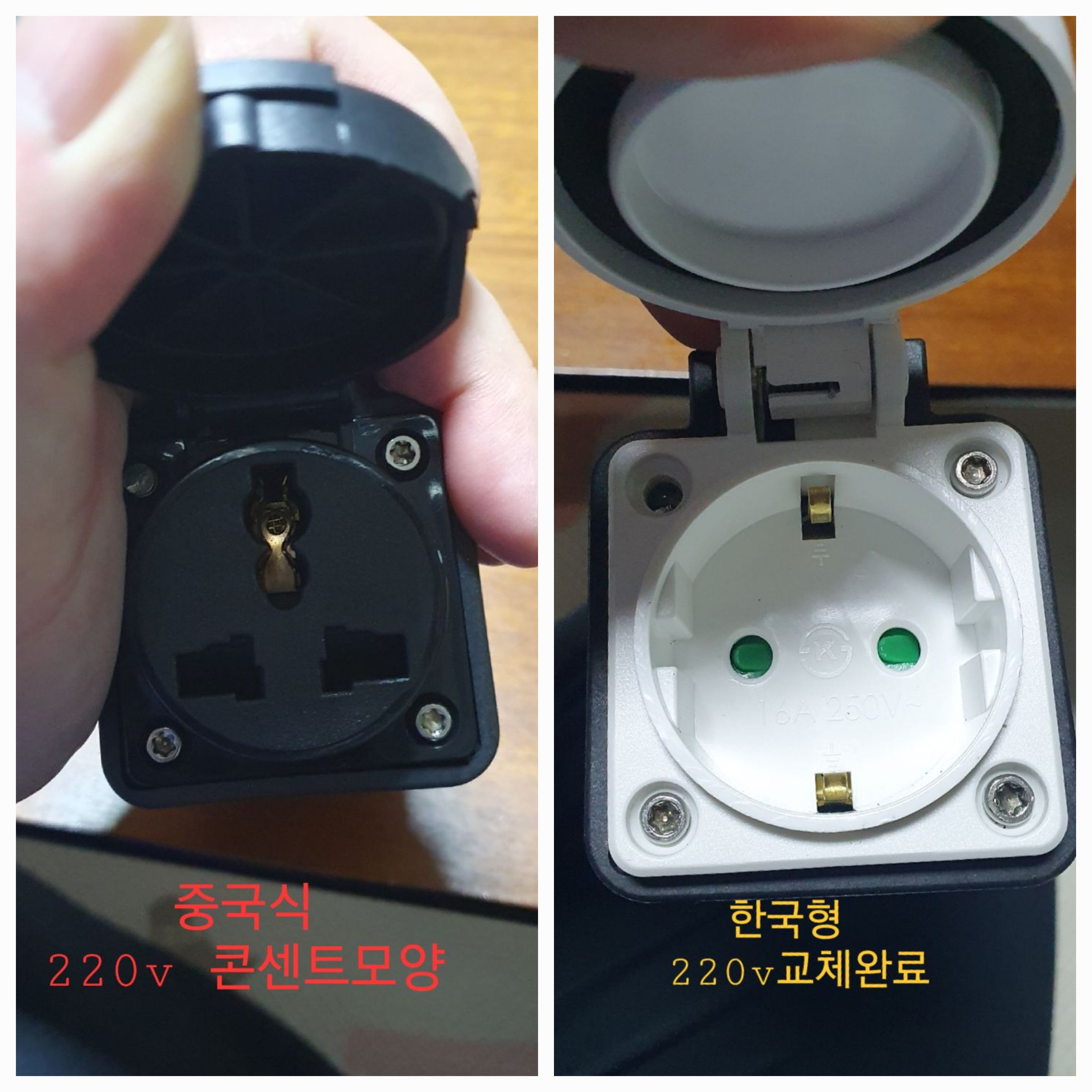

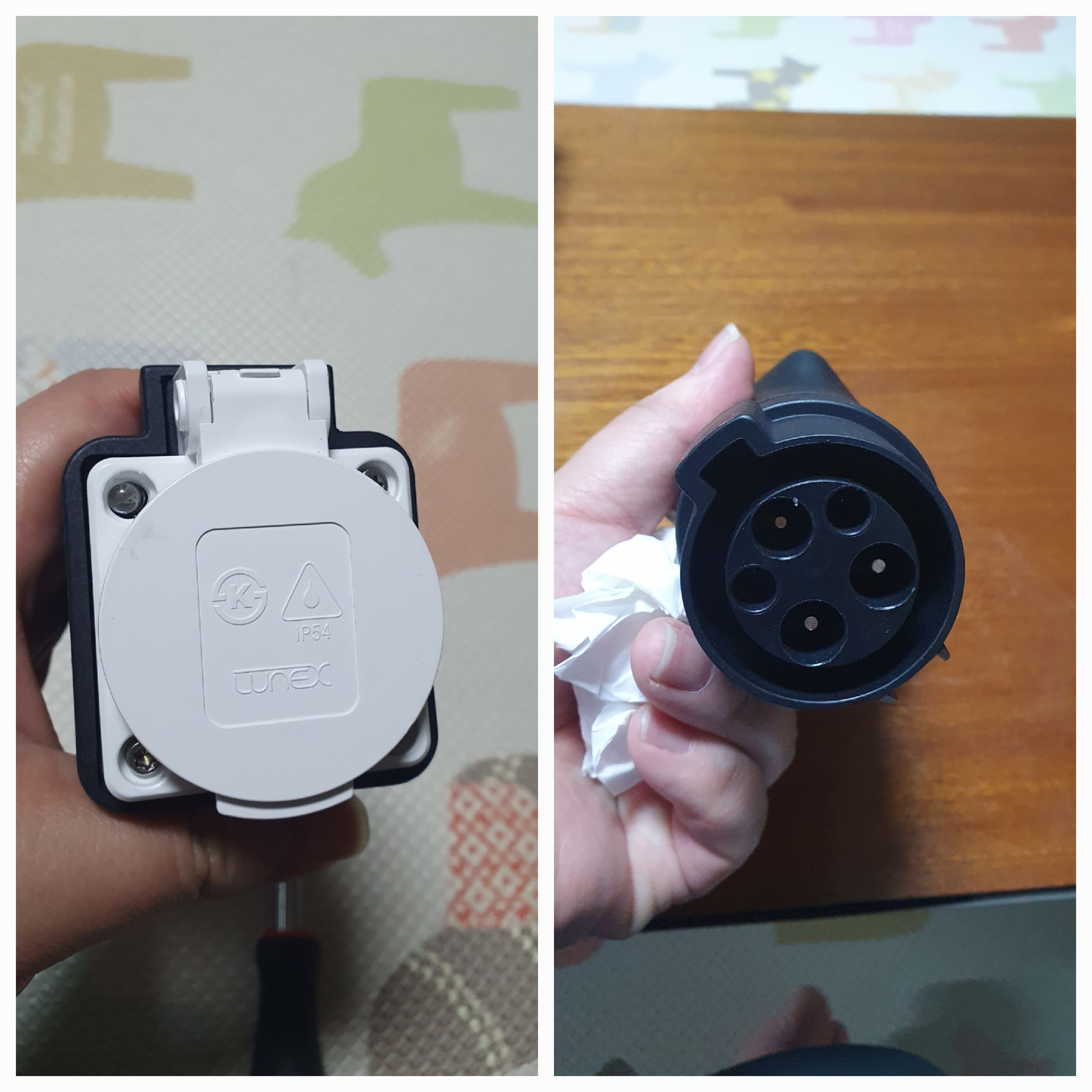

알리발 트위지 충전젠더 220V 콘센트 부분은 한국형으로 교체함! 교체 성공!

이렇게 개조를 하고 보니깐,

음~ 이군젠더랑 비슷해 졌습니다.
아쉬운게 있다면, 완속 충전기 5PIN 부분에 220V 콘센트 처럼 덮개가 있으면 더 좋겠다 라는 생각은 드네요 ㅎㅎ
뭐 여튼 중국 알리익스프레스에서 판매하는 트위지 충전젠더를 완벽하게 국산 220V 콘센트 모양으로 바꾸고 싶으신 분들은 저 처럼 국내산 220V 방우 콘센트를 구매해서 알리발 트위지 충전젠더를 수리해보시길 바랍니다.

오늘 충전을 해보니 led램프도 잘 보이고
충전도 잘됩니다.

트위지 충전 젠더 수리 성공^^



트위지 충전젠더 개조 하기 성공!

끝.
